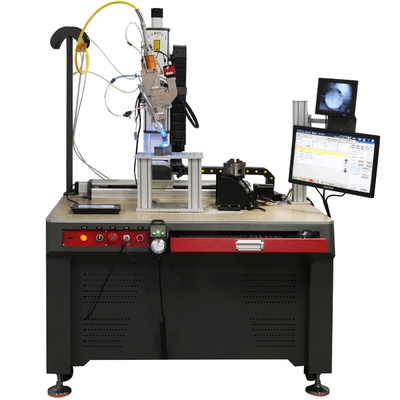

RS-Serie - Ring- und Spot-Laserschweißmaschine - ECO-Typ für das Schweißen von Kupfer
RS-Serie - Ring- und Spot-Laserschweißmaschine - ECO-Typ für das Schweißen von KupferBeschreibung:
HW-AMB-ECO Laserschweißlösung ist eine fortschrittliche Laserschweißtechnologie,dessen Kernprinzip darin besteht, einen Außenring-Laserstrahl und einen Innenpunkt-Laserstrahl gleichzeitig zu verwenden, um eine gleichmäßigere thermische Verteilung und eine höhere Schweißqualität zu erzielen. Das herkömmliche Laserschweißen begegnet häufig verschiedenen Problemen, wenn die lokale Wärme des Werkstücks zu hoch ist, wie Schweißdeformation, Porosität, Risse...Optimierung der WärmeverteilungDas Werkstück wird nicht leicht verformt. Das Schweißen ist schön und fest, ohne Risse oder Poren.Sowohl die Schweißfestigkeit als auch das Oberflächenbild verdienen das Wort "High-End".
HW-AMB-Laser können ein gleichmäßiges und stabileres Schweißverhalten bewirken.während der zentrale Punktstrahl ein tiefes Durchdringungsschweißen durchführt, um eine Schweißnaht ohne Poren und Spritzern zu erhalten.
HW-AMB-Adjustable Mode Beam, Hanwei Laser widmet sich seit vielen Jahren der Forschung und Entwicklung des AMB-Laserstrahlschweißsystems.
Im HW-AMB-ECO-Typ sind der Laserstrahlkern und der Ring fest, können nicht eingestellt werden. Der AMB-Laserkern ist 50um-100um.
Es gibt kleine Veränderungen im Lichtfleck, wenn sich die Brennweite ändert.
Der HW-AMB-ECO-Laserstrahl wird durch ein optisches System auf die Oberfläche des Werkstücks fokussiert und bildet einen äußeren Ring und innere Spot-Laserstrahlen: Der äußere Ring ist für die Übertragung eines Laser mit geringer Leistungsdichte zuständig, der hauptsächlich zur Stabilisierung des Schmelzpools und zur Verringerung von Spritzen verwendet wird.Der innere Punkt ist verantwortlich für die Übertragung von Hochleistungsdichte zentraler Spot-Laser, hauptsächlich für das Tiefschweißen verwendet.
RS-Serie - Ring- und Spot-Laserschweißmaschine - ECO-Typ für das Schweißen von KupferEigenschaften:
1. Weniger Spritzer - Die Stabilisierung des Schweißpools beseitigt praktisch Spritzer. Absorbieren mehr Laser intern im Schlüsselloch und Schweißpool des Werkstücks.
2. Hochwertige Schweißqualität - hochwertige Schweißnähte, die eine hohe Festigkeit ohne Poren, Nahtkollaps, Risse oder Endkratzer gewährleisten.
3Schnellschweißen - hohe Effizienz.
4. Mehr Durchsatz - Erhöhung der Produktivität - maximiert die Betriebszeit und reduziert die Nachbearbeitung von geschweißten Teilen erheblich.
5. Niedrigere Betriebskosten - Vorteile durch geringere Ausfallzeiten der Maschine, weniger Nachbearbeitung, weniger Abfälle und sehr hohe Schutzglaswiderstand.
6- Maximale Anwendungsflexibilität.
7- Einfach zu bedienen und zu warten.
8. Touchscreen - digitale Parameter Einstellung im Monitor.
9. Sprache in Englisch als Standard. (Unterstützung der benutzerdefinierten Sprache im Controller)
10Die Laserstrahlgröße ist entsprechend den Schweißanforderungen von 0 bis 5 mm einstellbar.
11- Innerhalb des Laserkopfes mit einfacher Struktur und hoher Dichtungsleistung.
12. Extrem langlebige Linse. Schubladen-Spiegelhalter - leicht zu ersetzen.
13Hochleistungslaserschweißkopf mit Laserquelle und Steuerung.
14. geeignet für verschiedene Automatisierungslösungen.
15- Wettbewerb.
RS-Serie - Ring- und Spot-Laserschweißmaschine - ECO-Typ für das Schweißen von KupferTechnische Parameter:
Modell
HW-DH-ECO-MP
Laserleistung
4000 W / 6000 W
Laserquelle
HW-DH-Mittelleistung / HW-DH-Hochleistung
Laserstrahl
Ring und Spot
Laserkern
50um / 100um
Laser-Leistungsstabilität
≤ 3%
Laserleistung verstellbar
10% bis 100%
Laser-Ausgangsfrequenz
≤ 20 Khz
Kühlmethode
Wasserkühlung
Steuerungssystem
HW-AMB
Laserkopf
HW-AMB-36
Kamera und Monitor
Schweißverfahren
X-Achsenbewegung
Option
Fahrt auf der Y-Achse
Option
Z-Achsenfahrt
Option
Drehachsenbewegung
Option
Betriebsmodus
CW / QCW / PWM
Mechanische Software
HW-Laser
Bildschirm
HW-Laser
Maschinengröße
875*531*849 mm
Maschinengewicht
150 kg / 200 kg
Umgebungstemperatur
5 bis 40 °C
Umgebungsfeuchtigkeit
30% RH ~ 70% RH
Nennspannung der Eingabe
380 V 50/60 Hz
Stromverbrauch
≤ 20 kW / ≤ 30 kW
RS-Serie - Ring- und Spot-Laserschweißmaschine - ECO-Typ für das Schweißen von KupferAnwendung:
Die HW-AMB-ECO-Laserschweißtechnologie erzielt durch ihr einzigartiges Laserstrahldesign und ihre Energiesteuerung effiziente, präzise und zuverlässige Schweißergebnisse.Es handelt sich um eine fortschrittliche Schweißtechnologie mit breiten Anwendungsmöglichkeiten.
1Es bietet breite Anwendungsmöglichkeiten in Bereichen wie Batteriemodule, Lithiumbatterien für Elektrofahrzeuge usw.
2.weit in Schweiß- und Verarbeitungsindustrien wie Automobilindustrie eingesetzt.
3. In der Schweiß- und Verarbeitungsindustrie wie der Unterhaltungselektronik weit verbreitet.
4. in der Schweiß- und Verarbeitungsindustrie wie Schiffen weit verbreitet.
5. Weit verbreitet in Schweiß- und Verarbeitungsindustrien wie Schmuck.
6. in Aluminium, Kupfer, Messing, Gold, Silber und Schweißindustrie weit verbreitet.
7. in der Spezialschweiß- und Verarbeitungsindustrie weit verbreitet, die für Laser eine hohe Reflexionsfähigkeit aufweist.
RS-Serie - Ring- und Spot-Laserschweißmaschine - ECO-Typ für das Schweißen von KupferÜbersicht:

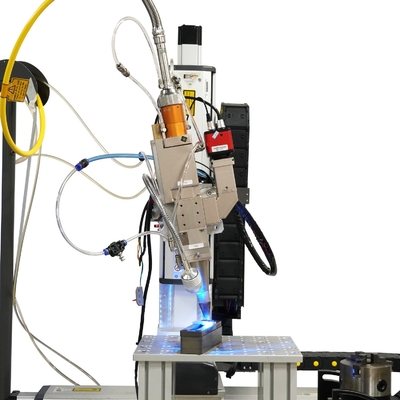

Laser
Schweißkopf
Koaxiale Luftblasen
Seitenblasen
Abmessung des Lichtflecks
RS-Serie - Ring- und Spot-Laserschweißmaschine - ECO-Typ für das Schweißen von KupferProbe:
Kupfer
Aluminium
Stahl
